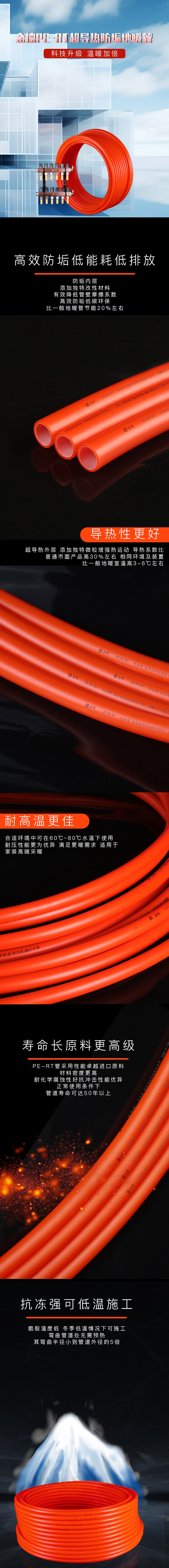

产品系列:PE-RT超导热防垢地暖专用管
进口原料 品质保障
导热内层 性能更佳
高效防垢 能耗更低
输送量大 成本更低
抗冻性强 施工便捷
产品规格:外径(mm)16、20、25、32
产品颜色:橘红
定尺长度:200米/件;300米/件
一、施工安装前应具备下列条件
设计施工图纸和施工现场具有供水或供电条件,有储放材料的临时设施,已完成墙面粉刷、外窗、外门已安装完毕,厨房卫生间应做完闭水实验并经过验收。
二、地面层:找平层,保证地面水平,便于施工。
三、绝热保温层的铺设 :绝热保温层一般使用聚苯乙烯保温板,密度为20-25㎏/m³,绝热层相互间接合应严密。直接与土壤接触或有潮气侵入的地面,在铺设绝热层之前应先铺一层防潮层。
四、铝箔铺设:热反射的作用,目的是隔热,使热量向上发射。
五、 钢丝网铺设,主要是固定管材,钢网的宽度一般为150—200MM。
六、管材固定:可采用下列方法之一的固定方式,用固定卡将加热管直接固定在绝热板上, 用扎带将加热管固定在铺设于绝热层的网格上。 直接卡在铺设于绝热层表面的专用管架或管卡上。直接固定于绝热层表面凸起间形成的凹槽内。 加热管弯头两端宜设固定卡,加热管固定点的间距直管段固定点间距宜为0.5—0.7m弯曲管段固定点间距宜为0.2—0.3 m 。
七、管材铺设:
1、 家用地暖铺设,管间距一般不大于25cm,公共场所一般25-30cm间距。管子最密的间距不小于15cm。安装管子时,木板上不能有钉子并严防手推车压。
2、地暖铺设时,管间距≤100mm地方须设柔性波纹护管。
3、地热管与分水器连接时,加热管切割,应采用专用工具,切口应平整,断口面应垂直管轴线;并用整圆器整圆后,在弯管器的作用下,垂直连接。
4、加热管固定点的间距,直管段部分固定间距宜为0.7-1.0m,弯曲管段部分的固定点间距宜为0.2-0.3m。每路地暖管管间距的安装误差不应大于10mm。管子弯曲时不得出现“死折”,出现“死折”时应整根管更换。
5、地热管材出地面至分水器连接处的明装管段,外部应加装塑料套管。
6、加热管的环路布置不宜穿越填充层内的伸缩缝;必须穿越时,伸缩缝处应设长度为300mm的柔性波纹套管。
7、填充层施工前应在没铺设加热管的空处搭设跳板,手推车中的砼应先倒在搁置在跳板上的木板上,再用平头铁锹回填; 所有施工人员应穿软底鞋,分水器所有敝口处必须全部封堵。
8、已安装好的分水器应严实地全部包裹起来,亦可将分水器取下,待门、窗安装完毕,再进行分水器的二次安装。
9、木地板宜选用耐热复合木地板;面层施工时,不得剔、凿、割、钻和钉填充层,不得向填充层内楔入任何物件。
10、供水温度为60℃,回水温度为50℃,温差为10℃左右;系统最大长期工作压力不得超过0.8MPa;地暖系统内介质的流速为0.25m/s。
11、连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近,并不宜超过120m。加热管的布置,应根据保证地面温度均匀的原则,选择采用回折型(旋转型)、平行型(直列型)。
12、分、集水器应在开始铺设加热管之前进行安装。水平安装时,一般宜将分水器安装在上,集水器安装在下,中心距宜为200mm,集水器中心距地面应不小于300 mm。
产品规格:外径(mm)16、20、25、32
产品颜色:橘红
定尺长度:200米/件;300米/件
一、施工安装前应具备下列条件
设计施工图纸和施工现场具有供水或供电条件,有储放材料的临时设施,已完成墙面粉刷、外窗、外门已安装完毕,厨房卫生间应做完闭水实验并经过验收。
二、地面层:找平层,保证地面水平,便于施工。
三、绝热保温层的铺设 :绝热保温层一般使用聚苯乙烯保温板,密度为20-25㎏/m³,绝热层相互间接合应严密。直接与土壤接触或有潮气侵入的地面,在铺设绝热层之前应先铺一层防潮层。
四、铝箔铺设:热反射的作用,目的是隔热,使热量向上发射。
五、 钢丝网铺设,主要是固定管材,钢网的宽度一般为150—200MM。
六、管材固定:可采用下列方法之一的固定方式,用固定卡将加热管直接固定在绝热板上, 用扎带将加热管固定在铺设于绝热层的网格上。 直接卡在铺设于绝热层表面的专用管架或管卡上。直接固定于绝热层表面凸起间形成的凹槽内。 加热管弯头两端宜设固定卡,加热管固定点的间距直管段固定点间距宜为0.5—0.7m弯曲管段固定点间距宜为0.2—0.3 m 。
七、管材铺设:
1、 家用地暖铺设,管间距一般不大于25cm,公共场所一般25-30cm间距。管子最密的间距不小于15cm。安装管子时,木板上不能有钉子并严防手推车压。
2、地暖铺设时,管间距≤100mm地方须设柔性波纹护管。
3、地热管与分水器连接时,加热管切割,应采用专用工具,切口应平整,断口面应垂直管轴线;并用整圆器整圆后,在弯管器的作用下,垂直连接。
4、加热管固定点的间距,直管段部分固定间距宜为0.7-1.0m,弯曲管段部分的固定点间距宜为0.2-0.3m。每路地暖管管间距的安装误差不应大于10mm。管子弯曲时不得出现“死折”,出现“死折”时应整根管更换。
5、地热管材出地面至分水器连接处的明装管段,外部应加装塑料套管。
6、加热管的环路布置不宜穿越填充层内的伸缩缝;必须穿越时,伸缩缝处应设长度为300mm的柔性波纹套管。
7、填充层施工前应在没铺设加热管的空处搭设跳板,手推车中的砼应先倒在搁置在跳板上的木板上,再用平头铁锹回填; 所有施工人员应穿软底鞋,分水器所有敝口处必须全部封堵。
8、已安装好的分水器应严实地全部包裹起来,亦可将分水器取下,待门、窗安装完毕,再进行分水器的二次安装。
9、木地板宜选用耐热复合木地板;面层施工时,不得剔、凿、割、钻和钉填充层,不得向填充层内楔入任何物件。
10、供水温度为60℃,回水温度为50℃,温差为10℃左右;系统最大长期工作压力不得超过0.8MPa;地暖系统内介质的流速为0.25m/s。
11、连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近,并不宜超过120m。加热管的布置,应根据保证地面温度均匀的原则,选择采用回折型(旋转型)、平行型(直列型)。
12、分、集水器应在开始铺设加热管之前进行安装。水平安装时,一般宜将分水器安装在上,集水器安装在下,中心距宜为200mm,集水器中心距地面应不小于300 mm。
